測量石英參數有兩種原理方法:主動測量和被動測量.
主動測量時,將振蕩器中的石英用作頻率決定的肢體.這些測量設備稱為"測試",專為不同頻率范圍而設計.在這些設備中,石英在很大程度上獨立于共振電阻及其其他參數C1,L1和c0進行擺動.例如,共振電阻通過振蕩器的活動指示器進行擺動檢測到電阻替代.在這些測試集中,頻率測量的絕對測量精度約為10~15.10~6,可以通過3~5.10~6上各個設備之間的比較測量來提高.但是,這些測量設備通常不能滿足當今的需求.
現代阻抗分析儀通過內置軟件,可直接從測量到的復雜阻抗過程中,在可計數頻率范圍內計算石英替代電路圖像的元素.雖然這是一種優雅快速的測量方法,但實際經驗顯示,所顯示的結果在很大程度上取決于所選的分析頻率范圍.這是因?yàn)闇y(cè)量使用迭代參數配件計算R1,L1,C1和c0的所有四個元素.如果分析頻率范圍僅包括共振環境及其反共振,則c0的計算不夠精確,因?yàn)槠溆绊懼荒軓墓舱裎恢贸浞址蛛x出來.迭代參數匹配方法將c0的系統誤差"分配"到其他項值.但是,增大分析區域會降低R1,L1和C1的精度,因?yàn)楣舱裎恢貌辉倬_求解.另一個缺點是石英負載很小(通常是一些NW),并且/或者不能設置為可預測的值.
in(din)iec444中描述的被動測量方法是當今公認的振動石英測量國際標準.在本標準中,零件444-1(床).[1])和444-2(床).[2])定義了測定fr共振頻率和石英替換數據(RR,C1,L1,c0,q)至125MHz的測量方法.在iec報告444-3(讀取)中.[3])是一種通過c0擴展到200MHz的方法(現已過時)闡述了補償.負荷容量的負荷共振測量見第444-4部分(床).[4])的定義,在iec中準備了一種更現代的方法,并在此進行了說明.第444-5部分(床).[5])介紹了可將頻率范圍擴展到500MHz以上并提高測量精度的糾錯方法.
4.1被動測量至125MHz后iec444-1和444-2
振動石英應用于符合圖4.1的iec444-1[1]基因型雙p網絡中,從而使測量對象從斷開連接的測量設備的連接.

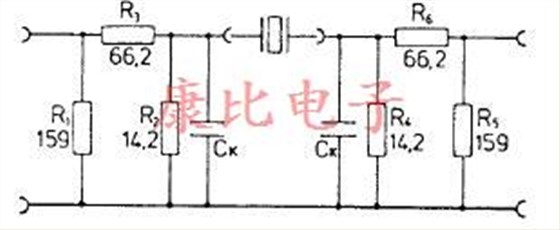

圖4.1:iec444-1之后的雙p網絡(din)
從振動石英來看,網絡阻抗每12.5w.因此,額定負載=25w.雙p網絡(對于短路而不是石英)總阻尼為29.6db,從而減少了部署的測量對象上的反射供水.典型的結構,如iec444-1中所示,是由同軸圓盤和桿電阻組成的精確運行,使用現代的執行方式——如iec444-5[5]中所示——在陶瓷基板上具有印刷RF電阻的結構(見圖4).

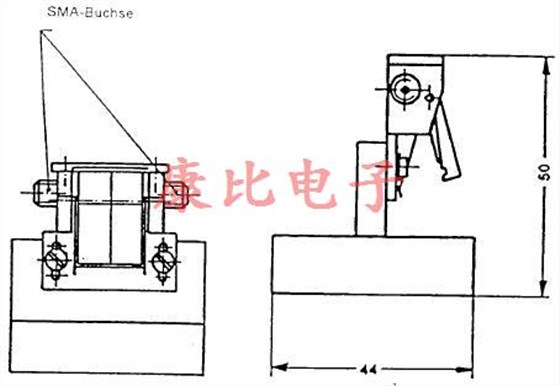

圖4.2:p網絡(來自[5])的現代運行
在這兩種情況下,設計都針對預應力振動石英進行了優化,其中其標準測量參考平面低于振動石英外殼的底板2mm.對于smdges機箱中的擺動石英(l-leads),作為j-leads或no-leads時,尚未對測量適配器進行加熱.iin在這些情況下,必須進行適當?shù)闹虚g調整,以確保在電路接觸石英的平面上,即在著陸表面上進行測量和校準.
