使用 TAITIEN 的尖端晶體振蕩器徹底改變您的數據中心

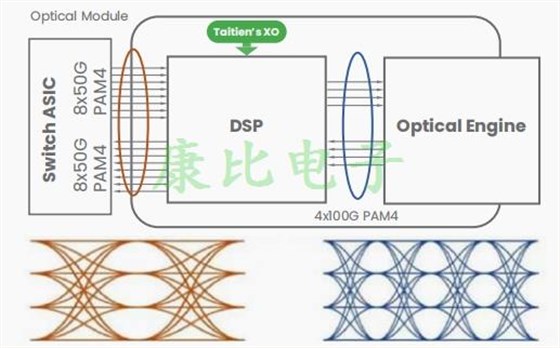

5G 技術和物聯網設備的快速采用推動了對高數據速率光學模塊的需求，尤其是來自數據中心的用于內部和內部通信目的的需求。將光模塊數據速率從目前的 100Gbps 提高到 400Gbps/800Gbps 是升級網絡基礎設施的有效方法。PAM4 信號調制和相干技術是新型高數據速率光模塊設計的關鍵。為了滿足新型 PAM4 型光模塊的嚴格設計要求，高頻、緊密的穩定性、低抖動、低功耗和小尺寸的差分晶體振蕩器非常關鍵。
作為頻率控制產品的領先公司，泰藝晶振的晶體振蕩器正被應用于光學模塊行業的前沿。最近，發布了一系列新的石英晶體振蕩器（OO-U系列）。它的超低抖動性能（典型的50fs，最大100fs），低電流消耗和更小的尺寸（2.0 x 1.6 mm），最適合用于數據中心、服務器和網絡應用的PAM4型光模塊設計。
特征
各種封裝：7.0 x 5.0 mm、5.0 x 3.2 mm、3.2 x 2.5 mm、2.5 x 2.0 mm，以支持 PCB 設計的靈活性和小型化的SMD晶振

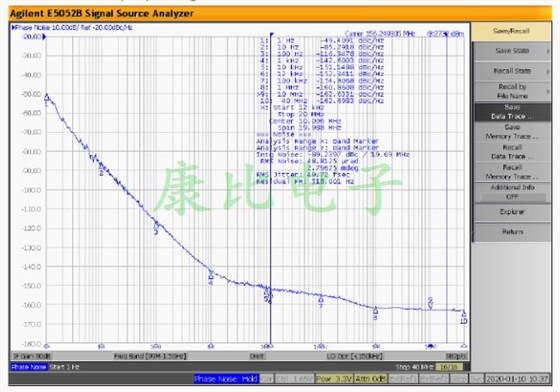

超低集成相位抖動 50fs，12kHz 至 20MHz
低相位抖動，低至 50fs @ 156.25MHz
寬工作溫度范圍：-45°C 至 85°C、105°C 或 125°C
差分信號輸出的多種選項：LVPECL /LVDS/HCSL
工作電源電壓：1.8V、2.5V 和 3.3V
無鉛/符合 RoHS 規范
應用
數據中心、交換機
路由器的光收發器模塊（路由器晶振）
硅光子學測試
儀器高速/數據、數據轉換器
產品陣容
| Product Series | Output Logic |
Out Freq Range
Standard Freq(MHz) |
Idd (mA) Typ |
VDD (V) |
Integrated Phase
Jitter (12kHz to 20MHz)
|
Package Size (mm) |
| OO-U |
LVPECL, LVDS HCSL |
100 to 175 MHz
100, 125, 156.25 MHz |
LVPECL: 65 mA
LVDS: 30 mA
HCSL: 42 mA
|
1.8V 2.5V 3.3V |
0.05 ps | 2.0 x 1.6 |
| OB-U |
LVPECL, LVDS HCSL |
100 to 175 MHz
100, 125, 155.52, 156.25 MHz |
LVPECL: 65 mA
LVDS: 30 mA
HCSL: 42 mA
|
1.8V 2.5V 3.3V |
0.05 ps | 2.5 x 2.0 |
| OA-U |
LVPECL, LVDS HCSL |
100 to 175 MHz
100, 125, 155.52, 156.25 MHz |
LVPECL: 65 mA
LVDS: 30 mA
HCSL: 42 mA
|
1.8V 2.5V 3.3V |
0.05 ps | 3.2 x 2.5 |
| OW-U |
LVPECL, LVDS HCSL, CML |
100 to 175 MHz
100, 125, 156.25 MHz |
LVPECL: 65 mA
LVDS: 30 mA
HCSL: 42 mA
|
1.8V 2.5V 3.3V |
0.05 ps | 5.0 x 3.2 |
| ON-K* |
LVPECL, LVDS HCSL, CML |
15 to 2100 MHz
Any Frequency |
LVPECL: 95 mA
LVDS: 70 mA
HCSL: 70 mA
|
1.8V 2.5V 3.3V |
0.15 ps | 2.5 x 2.0 |
| OM-K |
LVPECL, LVDS HCSL, CML |
15 to 2100 MHz
Any Frequency |
LVPECL: 95 mA
LVDS: 70 mA
HCSL: 70 mA
|
1.8V 2.5V 3.3V |
0.15 ps | 3.2 x 2.5 |
| OJ-M |
LVPECL, LVDS HCSL, CML CMOS |
15 to 2100 MHz
Any Frequency |
LVPECL: 95 mA
LVDS: 70 mA
HCSL: 70 mA
|
1.8V 2.5V 3.3V |
0.15 ps | 5.0 x 3.2 |
| OD-M |
LVPECL, LVDS HCSL, CML CMOS |
15 to 2100 MHz
Any Frequency |
LVPECL: 95 mA
LVDS: 70 mA
HCSL: 70 mA
|
1.8V 2.5V 3.3V |
0.15 ps | 7.0 x 5.0 |
