頻率：12MHZ
尺寸：2.5*2.0mm
ABRACON晶振ABM10,ABM10-166-12.000MHZ-T3無源貼片晶體,SMD晶振,歐美晶振,陶瓷諧振器,無源諧振器,ABM10-166-12.000MHZ-T3無源貼片晶體是一款陶瓷面貼片型的音叉晶體,采用先進的生產技術打磨而成,尺寸為2520mm,頻率為12MHZ,產品具備良好的穩定性能和耐壓性能,十分適合用于智能家居,電子設備,無線網絡,通信模塊等領域。
晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.
ABRACON晶振ABM10,ABM10-166-12.000MHZ-T3無源貼片晶體,SMD晶振,歐美晶振,陶瓷諧振器,無源晶振,ABM10-166-12.000MHZ-T3無源貼片晶體是一款陶瓷面貼片型的音叉晶體,采用先進的生產技術打磨而成,尺寸為2520mm,頻率為12MHZ,產品具備良好的穩定性能和耐壓性能,十分適合用于智能家居,電子設備,無線網絡,通信模塊等領域。
ABM10-167-12.000MHZ-T3晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.ABRACON晶振ABM10,ABM10-166-12.000MHZ-T3無源貼片晶體
ABM10-166-12.000MHZ-T3晶振 參數表
|
Abracon晶振規格 |
單位 |
ABM10晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
12MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作溫度 |
T_use |
-20°C ～ +70°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10 × 10-6 (標準), |
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://www.hedgehog.net.cn |
|
頻率溫度特征 |
f_tem |
±10 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8pF ～ ∞ |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |

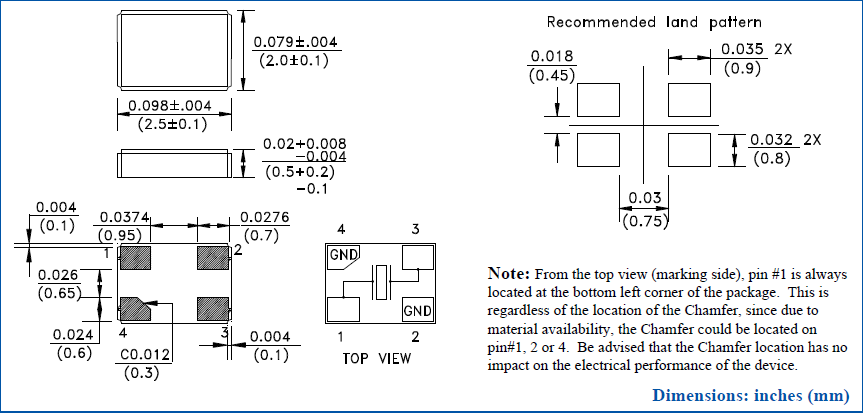

ABRACON晶振ABM10,ABM10-166-12.000MHZ-T3無源貼片晶體 尺寸圖
ABM10-166-12.000MHZ-T3晶振 在使用晶振時應注意以下事項:
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）ABRACON晶振ABM10,ABM10-166-12.000MHZ-T3無源貼片晶體
5：鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
Abracon晶振環保方針:
Abracon llc晶振提供從材料的選定到廢棄過程中考慮環境質量的晶振,溫補晶振.加強制度建設,深化環境監管,向環境污染宣戰,促進經濟與環境協調發展.積極參與公司內部活動和地區環境改善活動,為社會做出貢獻,實現公司的社會責任.實施公司內部環境培訓和訓練,推進防污染和環保活動.遵守國內外法律,遵守與客戶和地區的約定事項,與日常業務相融合,努力開展繼續改善環境的工作.ABRACON晶振ABM10,ABM10-166-12.000MHZ-T3無源貼片晶體
Abracon晶振進一步解放思想,學習先進,總結實踐,針對新形勢、新情況,抓好理念創新,促進石英晶振,有源晶振, 32.768K鐘表晶振,溫補晶振安全環保工作更加科學、更加有效.Abracon llc晶振堅持運用,不斷完善,持續改進,更要針對新情況、新問題,不斷學習先進,總結經驗,結合實際,及時改進舊方法,勇于擯棄落后方法.
| Manufacturer Part Number 原廠編碼 | Manufacturer廠家 | Series型號 | Type 系列 | Frequency頻率 | Package / Case包裝/封裝 |
| ABLS-8.192MHZ-B2-T | Abracon晶振 | ABLS | MHz Crystal | 8.192MHz | HC49/US |
| ABM8-24.000MHZ-D2-T | Abracon晶振 | ABM8 | MHz Crystal | 24MHz | 4-SMD, No Lead |
| ABM10-167-12.000MHZ-T3 | Abracon晶振 | ABM10 | MHz Crystal | 12MHz | 4-SMD, No Lead |
| ABM10-166-12.000MHZ-T3 | Abracon晶振 | ABM10 | MHz Crystal | 12MHz | 4-SMD, No Lead |
| ABM3B-8.000MHZ-B2-T | Abracon晶振 | ABM3B | MHz Crystal | 8MHz | 4-SMD, No Lead |
| ABS07-32.768KHZ-T | Abracon晶振 | ABS07 | kHz Crystal (Tuning Fork) | 32.768kHz | 2-SMD, No Lead |
| ABLS-3.579545MHZ-D-4-T | Abracon晶振 | ABLS | MHz Crystal | 3.579545MHz | HC49/US |
| ABM11-140-26.000MHZ-T3 | Abracon晶振 | ABM11 | MHz Crystal | 26MHz | 4-SMD, No Lead |
| ABM11-141-26.000MHZ-T3 | Abracon晶振 | ABM11 | MHz Crystal | 26MHz | 4-SMD, No Lead |
| ABM11-143-27.120MHZ-T3 | Abracon晶振 | ABM11 | MHz Crystal | 27.12MHz | 4-SMD, No Lead |
| ABM8-25.000MHZ-B2-T | Abracon晶振 | ABM8 | MHz Crystal | 25MHz | 4-SMD, No Lead |
| ABLS3-8.000MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 8MHz | HC49/US |
| ABLS3-16.000MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 16MHz | HC49/US |
| ABLS3-3.6864MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 3.6864MHz | HC49/US |
| ABLS3-15.000MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 15MHz | HC49/US |
| ABLS3-4.9152MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 4.9152MHz | HC49/US |
| ABLS3-9.8304MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 9.8304MHz | HC49/US |
| ABLS3-4.000MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 4MHz | HC49/US |
| ABLS3-4.096MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 4.096MHz | HC49/US |
| ABLS3-6.000MHZ-D4Y-T | Abracon晶振 | ABLS3 | MHz Crystal | 6MHz | HC49/US |
| ABS25-32.768KHZ-1-T | Abracon晶振 | ABS25 | kHz Crystal (Tuning Fork) | 32.768K晶振 | 4-SOJ, 5.50mm pitch |
| ABS25-32.768KHZ-6-1-T | Abracon晶振 | ABS25 | kHz Crystal (Tuning Fork) | 32.768kHz | 4-SOJ, 5.50mm pitch |
| ABM3B-12.000MHZ-B2-T | Abracon晶振 | ABM3B | MHz Crystal | 12MHz | 4-SMD, No Lead |
