頻率：19.2.0MHz,26.0MHz

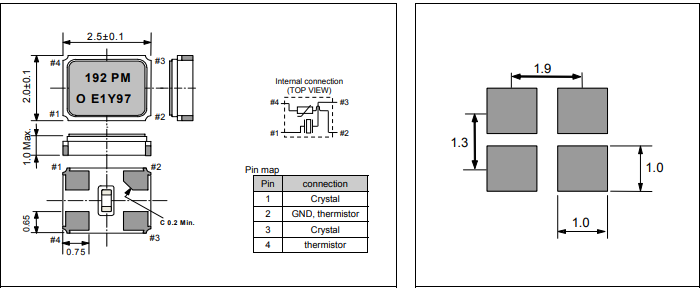

尺寸：2.5× 2.0×1.0 mm
小型表面貼片型貼片晶振,"FA-20HS 19.2000MF12Y-AG0",較適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從19.20MHz起對應,小型,薄型具備強防焊裂性,石英晶體在惡劣嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊盤以及高溫回流溫度曲線要求,符合AEC-Q200認證.
愛普生晶振,貼片晶振,FA-20HS晶振,SMD晶振,"FA-20HS 19.2000MF12Y-AG0"
| 制造商 | 愛普生 | 產地 | 日本 | 產品型號 | FA-20HS |
| 頻率 |
19.2MHz,26.0 MHz |
負載 |
20pF |
溫度范圍 |
-30°C～+85°C |
| 頻率偏差 |
±10ppm |
封裝 |
金屬面貼片 | 尺寸 | 2.5× 2.0×1.0 mm |
|

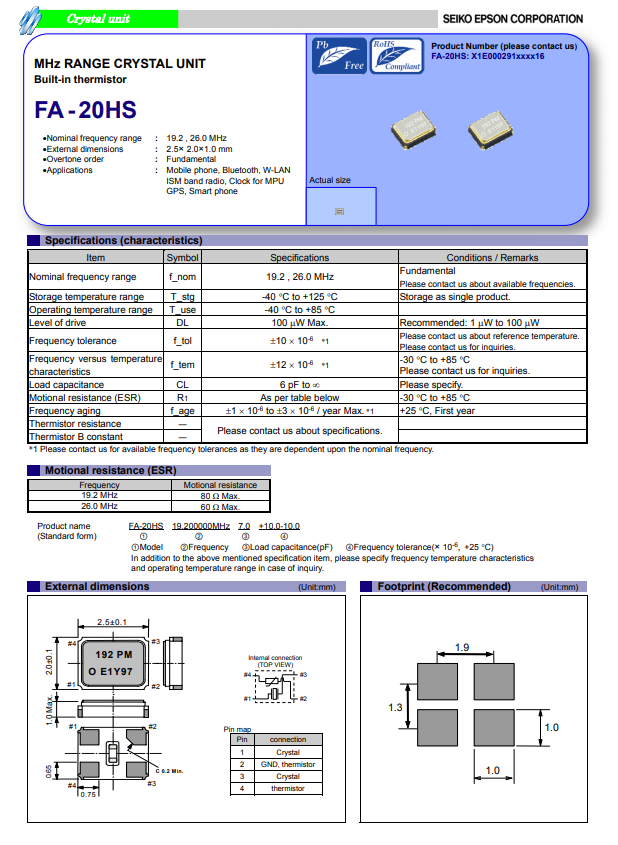

愛普生晶振規格 |
單位 |
FA-20HS晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
19.2MHz,26.0 MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C～+125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C～+85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10× 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±12 × 10-6/-30°C～+85°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
6pF～20pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
操作
請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面.
使用環境(溫度和濕度)
請?jiān)谝?guī)定的溫度范圍內使用無源晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生."FA-20HS 19.2000MF12Y-AG0"
激勵功率
在晶體單元上施加過多驅動力,會導致石英晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募?lì)功率(請參閱“激勵功率”章節內容).
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
晶體振蕩器和實時時鐘模塊
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
