頻率：4~60MHZ

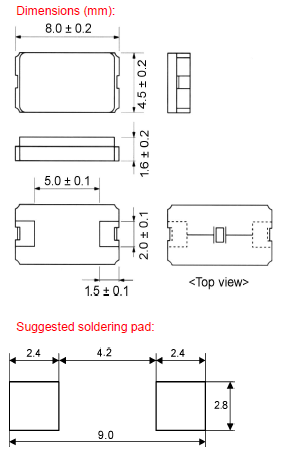

尺寸：8.0*4.5mm
GEYER晶振,貼片晶振,KX-14晶振,GEYER是頻率控制產品（晶體和振蕩器）的國際供應商，并且要求特殊電池。我們穩步成長的中型企業的總部位于慕尼黑附近的Gr?felfing，我們?cè)诿绹?guó)，新加坡，印度也在英國和匈牙利設有辦事處。我們的客戶包括電力行業和汽車制造商。我們?cè)诔錆M活力的公司中提供有趣和多樣的工作環境和多樣化的設計可能性。我們一直在尋找以下領域的初學者，專家和管理人員：開發 - 電子，射頻，數字和模擬- 物流- 管理-銷售及內部和外部客戶服務.
8045mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
超小型、超低頻石英晶振晶片的邊緣處理技術：是超小型、超低頻石英晶體元器件研發及生產必須解決的技術問題，為壓電進口晶振行業的技術難題之一。晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。
|
GEYER晶振規格 |
單位 |
KX-14晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
4~60MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-20°C ～ +105°C |
標準溫度 |
|
激勵功率 |
DL |
0.01mW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50× 10-6 |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±10~80× 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
5pF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±2× 10-6 / year Max. |
+25°C,第一年 |
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英進口晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。 GEYER晶振,貼片晶振,KX-14晶振
超聲波清洗:（1）使用AT-切割晶體和表面面濾波器波（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗。但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞。確保已事先檢查系統的適用性。
（2）使用進口石英晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因?yàn)榫д窨赡苁艿狡茐摹＃?）請勿清洗開啟式晶振產品（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等。（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
GEYER作為電池和大體積低頻晶振頻率產品生產經驗豐富的國際運營專家，我們自然了解對客戶至關重要的一切：從最初的咨詢到生產和交付的一流質量。高素質的開發和服務團隊以及德國的高端生產確保我們?cè)谌魏螘r(shí)候都能完全滿足這一要求。因此，我們公司通過了DIN ISO 9001：2008認證，這幾乎是不言而喻的。GEYER晶振,貼片晶振,KX-14晶振
GEYER晶振，作為全球企業可持續的社會的實現，集團一體推進地球環境保全活動。推進了環境考慮的二腳SMD陶瓷面貼片晶振產品和服務的產品和服務。為了提供社會，努力維護地球環境。遵守環境相關的法令、條例、限制、協定及其他要求事項，環境負荷的降低和污染的防止努力。
質量是GEYER ELECTRONIC成功案例的基礎。作為提供8045封裝陶瓷面晶振產品領域的國際活躍專家，我們深知全面客戶服務的意義和以客戶需求為中心的物流設計。通過集中我們?cè)趤喼薰S的主要生產，德國的高端生產以及專業和高性能的開發和服務團隊，我們是可靠的合作伙伴。另外，根據DIN ISO 9001：2008，GEYER ELECTRONIC當然也獲得了認證。
