頻率：32.768KHz

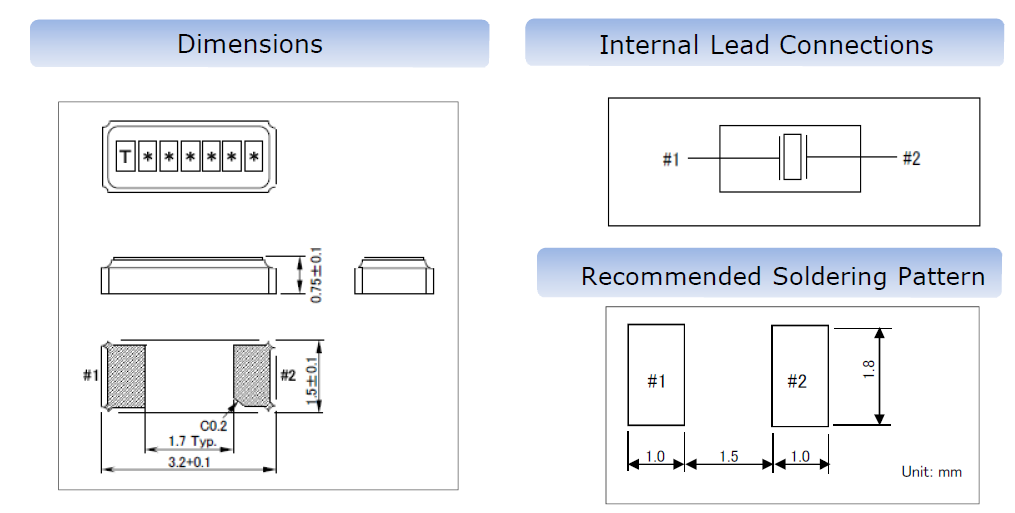

尺寸：3.2*1.5mm
超輕薄的貼片晶振。體積達到7.0*1.5mm。可以和一粒米相提并論了。適合用在高密度表面安裝，它采用塑料模封裝設計，內有高可靠的管狀石英晶體，提供的頻率32.768KHZ，負載電容為6.0pF或12.5pF。金屬外殼的使用使得VT-200-F圓柱晶振在封裝時能發揮比陶瓷外殼更好的耐沖擊性。具備優良的耐熱性，耐環境特性，優良的電氣特性。
精工晶振,貼片晶振,SC-32P晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性.
石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。
|
精工晶振規格 |
單位 |
SC-32P晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF ～ ∞ |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
SEIKO晶振環保方針：
日本精工株式會社精工晶振通過引進環境會計、公布CO2排放量等措施推進環境的可視化，在商品的開發、制造、銷售、服務等各種過程中，致力于減少溫室效應氣體。提供從材料的選定到廢棄過程中考慮環境質量的產品。加強制度建設，深化環境監管，向環境污染宣戰，促進經濟與環境協調發展。
積極參與公司內部活動和地區環境改善活動，為社會做出貢獻，實現公司的社會責任。實施公司內部環境培訓和訓練，推進防污染和環保活動。遵守國內外法律，遵守與客戶和地區的約定事項，與日常業務相融合，努力開展繼續改善環境的工作。精工晶振,貼片晶振,SC-32P晶振.
