頻率：24.000MHz
尺寸：20.8 x 13.2 x 7.24mm
特蘭斯科晶振,ECP晶振,ECP-5200F100ETS-24.000M,6G時鐘晶振,Transko晶振ECP系列,編碼為ECP-5200F100ETS-24.000M,Transko Crystal緊湊的占地面積體積尺寸20.8 x 13.2 x 7.24mm四腳插件晶振,功率優化石英晶體振蕩器,工作溫度范圍: 0ºC ~ 70ºC ,頻率為24.000MHz,石英晶振,插件晶振,石英晶體振蕩器,OSC晶振,美國進口晶振,有源晶振,低損耗、低耗能、低電壓、低抖動,耐熱及耐環境特點,0.75MHz ~ 800.0MHz的輸出頻率范圍,電源電壓±5%,3.3VDC, 5.0VDC,應用于:可穿戴設備,物聯網（物聯網）,工業物聯網,音頻和視頻,無人機和機器人等.

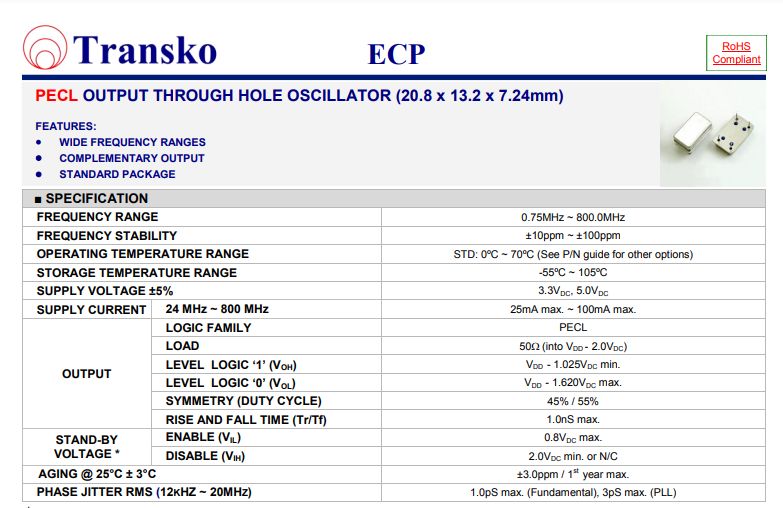

特蘭斯科晶振,ECP晶振,ECP-5200F100ETS-24.000M,6G時鐘晶振，參數表
■ SPECIFICATION
FREQUENCY RANGE
0.75MHz ~ 800.0MHz
FREQUENCY STABILITY
±10ppm ~ ±100ppm
OPERATING TEMPERATURE RANGE
STD: 0ºC ~ 70ºC (See P/N guide for other options)
STORAGE TEMPERATURE RANGE
-55ºC ~ 105ºC
SUPPLY VOLTAGE ±5%
3.3VDC , 5.0VDC
SUPPLY CURRENT
24 MHz ~ 800 MHz
25mA max. ~ 100mA max.
OUTPUT
LOGIC FAMILY
PECL
LOAD
50 (into VDD - 2.0VDC)
LEVEL LOGIC ‘1’ (VOH)
VDD - 1.025VDC min.
LEVEL LOGIC ‘0’ (VOL)
VDD - 1.620VDC max.
SYMMETRY (DUTY CYCLE)
45% / 55%
RISE AND FALL TIME (Tr/Tf)
1.0nS max.
STAND-BY
VOLTAGE *
ENABLE (VIL)
0.8VDC max.
DISABLE (VIH)
2.0VDC min. or N/C
AGING @ 25°C ± 3°C
±3.0ppm / 1st year max.
PHASE JITTER RMS (12KHZ ~ 20MHZ)
1.0pS max. (Fundamental), 3pS max. (PLL)

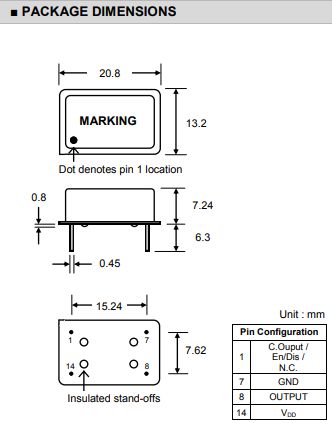

特蘭斯科晶振,ECP晶振,ECP-5200F100ETS-24.000M,6G時鐘晶振 ，尺寸圖

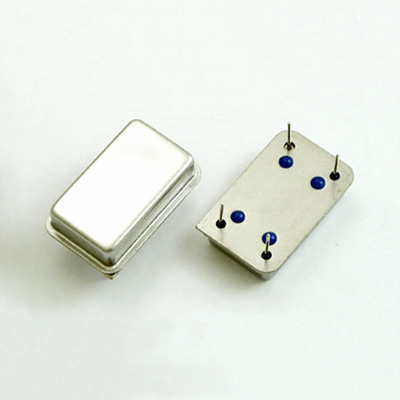

特蘭斯科晶振,ECP晶振,ECP-5200F100ETS-24.000M,6G時鐘晶振
特點：
占地面積20.8 x 13.2 x 7.24mm四腳插件晶振石英晶振
0.75MHz ~ 800.0MH輸出頻率范圍
工作溫度范圍0-70℃ 時鐘晶體振蕩器
供電電壓±5%,3.3VDC, 5.0VDC
負載電容:50to -2.0VDC
高精度、高頻率穩定性、可靠性
優良的耐環境特性，可達工業級溫度
滿足無鉛焊接的回流溫度曲線要求
◆符合RoHS標準，綠色環保
