頻率：32.768KHz

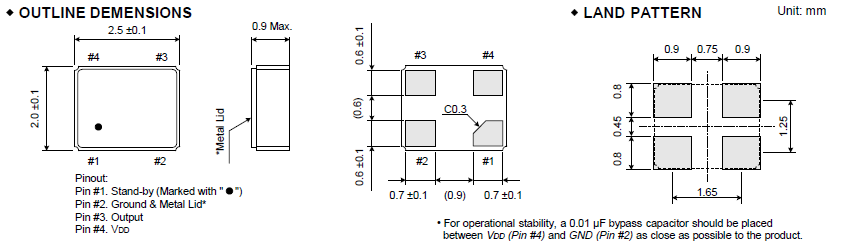

尺寸：2.5*2.0mm
大河晶振科技有限公司是日本リバーエレテック株式會社（RIVER ELETEC CORPORATION）的附屬公司，負責RIVER晶振，時鐘晶體,壓電石英晶體，有源晶體、壓電陶瓷諧振器、表晶32.768K等器件在整個中國大陸地區的市場營銷活動。RIVER ELETEC是以生產晶體、晶振，石英晶振,有源晶振,壓控振蕩器為主的電子元器件廠家。尤其在SMD型貼片晶振（表貼型）小型水晶元器件方面一直處于行業領先地位，積累了許多獨特的技術，贏得了“小型元器件找RIVER晶振”的信譽。
大河晶振,貼片晶振,FCXO-05D晶振 ,32.768K系列產品本身具有體積小,厚度薄,重量輕等特點，此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。
|
項目 |
符號 |
FCXO-05D晶振規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
32.768KHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.80 V to 3.3 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-40℃ to +85℃ 40℃ to +105℃
40℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -20℃ to +70℃ |
請聯系我們查看更多資料http://www.hedgehog.net.cn |
|
H: -30℃ to +85℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
負載電容與阻抗有源晶振設置一個規定的負載阻抗值。當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時，指定的值這可能會導致問題例如：失真的輸出波形。特別是設置電抗，根據規范的負載阻抗。輸出頻率和輸出電平，當測量輸出頻率或輸出水平，晶體振蕩器調整的輸入阻抗，測量儀器的負載阻抗晶體振蕩器。當輸入阻抗的測量儀器，不同的負載阻抗的晶體振蕩器，測量輸出頻率或輸出水平高，阻抗阻抗測量可以忽略。
當有源晶振發生外置撞擊時，任何石英晶體振蕩器在遭到外部撞擊時，或者產品不小心跌落時，強烈的外置撞擊都將會導致晶振損壞，或者頻率不穩定現象。 不執行任何強烈的沖擊石英晶體振蕩器。如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點。
RIVER晶振環保方針:
大河石英晶振符合 ISO 9001和ISO 14001認證,大河嚴格遵守質量和環保性能的需求.隨著數字網絡在全球范圍內的普及,石英晶體組件將履行更為關鍵的作用.我們將著手解決發展下一代有價值的部件的挑戰.我們仍然致力于為我們的股東,企業合作伙伴,社區和員工更大的利益相關者的滿意度.通過企業管理,值得普遍尊重,我們努力實現可持續經營,豐富社會.
大河石英晶振進一步解放思想，學習先進，總結實踐，針對新形勢、新情況，抓好理念創新，促進安全環保工作更加科學、更加有效。堅持運用，不斷完善，持續改進，更要針對新情況、新問題，不斷學習先進，總結經驗，結合實際，及時改進舊方法，勇于擯棄落后方法。大河晶振,貼片晶振,FCXO-05D晶振.
