QuartzCom從天然石英SMX-5F-QB到精密計時

壓電效應是居里兄弟在1880年描述的。這是基礎知識 需要開啟一個時間測量和頻率控制的新時代。

直到20世紀60年代，天然石英還被用作原材料石英晶振晶體的生產。但是喬治·斯佩齊亞已經發現了 1900年在意大利都靈大學 石英。他的高壓滅菌器很小，是氣體加熱的。他制作了第一個可用的人造石英石。石英的生長是不可能的由熔化的材料制成。石英的反轉點在 573 ℃,其中結構從低溫α 石英(壓電)到高溫β石英(不再壓電)。在從高溫到低溫的過程中，晶體追溯到阿爾法石英結構。而是來自阿爾法石英存在兩種結晶學 版本，右手左手水晶。這產生了雙胞胎，意味著水晶的一部分被留下了另一部分是右撇子。這給出了一個 完全不同的行為最終產品。這樣的水晶已經沒用了敬水晶行業。

要開始生長一種新晶體，需要一種非常好的材料。種子質量決定了晶體生長的質量。第一代的種子大部分是從自然中產生的石英晶體。所以在這個過程中使用了少量的天然石頭。

今天的高壓滅菌器有更大的尺寸，最大高度幾十米和一個或直徑更大。這內在條件保持不變 100多塊也一樣年，壓力2000巴和370攝氏度的溫度電熱提供了正確的溫度和生長 時間從幾個星期開始最長一年，取決于最終寶石的大小和質量。電力的消耗構成了能源消耗的主要部分材料價格。

人造石英晶體比天然石頭有許多優點。只有一種類型，右手石英晶振，就產生了。在這種情況下，所有晶體切割的方向和方向完全安全。內含物較少，沒有孿晶和a Q值的保證。在天然水晶上看起來像一個雞蛋，主軸帶有光學 必須找到方法。接下來是尋找內含物，然后切割 X射線控制切片。通過蝕刻控制孿晶圖片也必須做。那要花很多時間。產量是不可重復的

這與合成晶體不同。產量并不更多地取決于材料，而僅僅取決于所使用的材料流程。如今，雙旋轉切割的高精度晶體要求非常嚴格的公差。高的所有切割和研磨過程中的精度是必要的，并提高了對測量的要求技術也是。兩個旋轉方向和頻率的角度公差范圍為0.002度必須在大規模生產過程中測量ppb范圍內的精度。這比在半導體工業。對于空間應用，材料必須通過一個額外的過程，即清掃。這個過程是一個高溫下的電擴散過程，可以除去不需要的離子材料。這需要幾個星期，是一個非常困難的過程。該過程對于減少高能輻射對晶體頻率的影響。

QuartzCom從天然石英SMX-5F-QB到精密計時

沒有振蕩器的石英晶體的第一次使用是所謂的電致發光晶體。這種類型用于控制大型LC穩定無線電臺的頻率。氣體中的晶體環境，在共振的情況下，讓電流通過。這允許它開始?xì)怏w放電氣體開始發光。

晶體的真正使用始于20世紀20年代電子石英晶體振蕩器的發展。從這個用電場刺激機械振動是可能的。的穩定性現在可以使用機械振動。第一個諧振器和今天使用的大多數諧振器是體聲波諧振器(BAW)。后來還使用了另一種效應，表面聲波諧振器(聲表面波)。在聲表面波上，用特殊波形的表面?zhèn)鞑?lái)代替音量震動。SAW主要用于過濾應用。

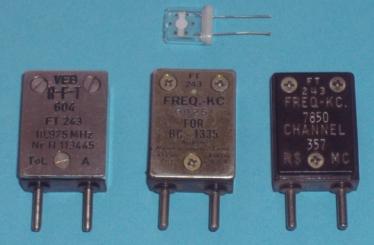

加速晶體生長的重要時期發展和生產是第二次世界大戰 冷戰后。水晶被用于通訊系統和雷達。后來全球定位系統被建成了。所有這一切都需要非常精確的計時。首批之一大規模生產的晶體是所謂的“通道晶體” 交流。它有標準的尺寸并被生產出來 來自不同的工廠用于相同的用途

石英晶體電子表最早用于天文目的。開始的時候，一個人坐滿了整個房間。隨著集成電路的發展手表的晶體必須適合手表。的生產 微型音叉已經開始。

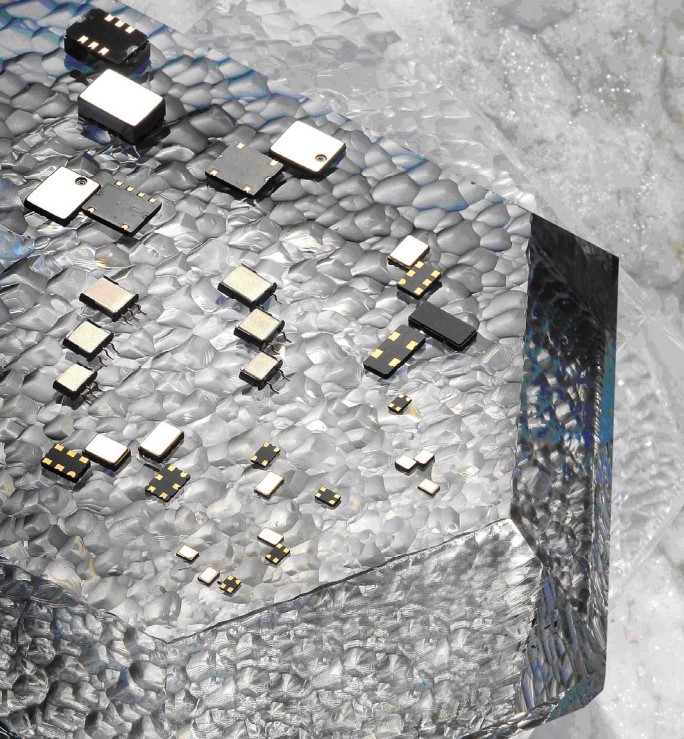

今天的晶體尺寸是標準化的，尺寸小至2x2mm，高度低于1mm貼片晶振，這種非常小的晶體不能滿足與較大晶體相同的規格。應用程序確定石英晶體的大小。BAW諧振器覆蓋了從低kHz(尤其是時鐘晶體)以及高達幾百M(fèi)Hz的頻率，并且超過1GHz是可能的。在……里現代世界的石英晶體是在許多應用中使用。開始從腕表到手機，電腦，電視，洗衣機、汽車、飛機和直到我們使用的衛星至少有一個晶體每個應用程序。今天的高點 精密時鐘現在使用其他類型基本振動。這些是不再有機械振動，但是是原子上的電子躍遷基礎，就像銣鐘。這些時鐘具有更好的長期穩定性。但是他們沒有達到短時間高的穩定性(相位噪聲) 精密石英振蕩器。

石英晶體或具有多個電極的晶體的組合被用作頻率濾波器質量因素。這主要用于電信系統中分離頻道。

QuartzCom從天然石英SMX-5F-QB到精密計時

另一個應用領域是傳感器應用。特殊的諧振器設計允許應用為溫度傳感器、質量傳感器、壓力傳感器等。所有這些參數都可以很容易地鏈接到振動器的頻率變化。一個非常常見的應用是真空中的薄膜厚度傳感器蒸發系統。利用施加質量的頻率變化效應，一個非常簡單的薄膜厚度測量是可能的。取決于晶體振動器的基頻，質量靈敏度可以達到原子層的數量級

石英晶體在當今世界隨處可見，但我們并沒有注意到它們。僅當以下情況之一它們壞了，我們的手機、洗衣機、汽車都不能用了。沒有石英晶體的所有通信世界將會停止。看看這個小元件，它的機械精度精確到原子層，并了解自己有多少工作，技術和精度是必要的產生這些晶體中的一個。
