頻率：24MHZ
尺寸：12.4mmX4.7mm
SHINSUNG新松晶振|SX-49S-20-10H3-24.000MHz-9pF|6G以太網晶振，尺寸12.4mmX4.7mm，頻率24MHZ，韓國新松晶振，SHINSUNG無源晶體，貼片無源晶振，SMD石英晶振，石英晶體，石英貼片振，大尺寸晶振，石英晶體諧振器，水晶振動子，SMD晶振，無源晶體，高性能晶振，高質量晶體，小型設備專用晶振，儀器設備晶振，以太網晶振，智能家居晶振，數字電視晶振，微處理器時鐘專用晶振，視頻專用晶振，蜂窩電話晶振，低損耗無源晶振，產品具有低損耗高質量的特點。
貼片晶振產品被廣泛應用各個領域之中，比較常用于微處理器時鐘，蜂窩，SONET、DSP，以太網、局域網，數字電視、視頻，ISDN，蜂窩電話等.SHINSUNG新松晶振|SX-49S-20-10H3-24.000MHz-9pF|6G以太網晶振.
SHINSUNG新松晶振|SX-49S-20-10H3-24.000MHz-9pF|6G以太網晶振，尺寸12.4mmX4.7mm，頻率24MHZ，韓國新松晶振，SHINSUNG無源晶體，貼片無源晶振，SMD石英晶振，石英晶體，石英貼片振，大尺寸晶振，石英晶體諧振器，水晶振動子，SMD晶振，無源晶體，高性能晶振，高質量晶體，小型設備專用晶振，儀器設備晶振，以太網晶振，智能家居晶振，數字電視晶振，微處理器時鐘專用晶振，視頻專用晶振，蜂窩電話晶振，低損耗無源晶振，產品具有低損耗高質量的特點。
貼片晶振產品被廣泛應用各個領域之中，比較常用于微處理器時鐘，蜂窩，SONET、DSP，以太網、局域網，數字電視、視頻，ISDN，蜂窩電話等.SHINSUNG新松晶振|SX-49S-20-10H3-24.000MHz-9pF|6G以太網晶振.

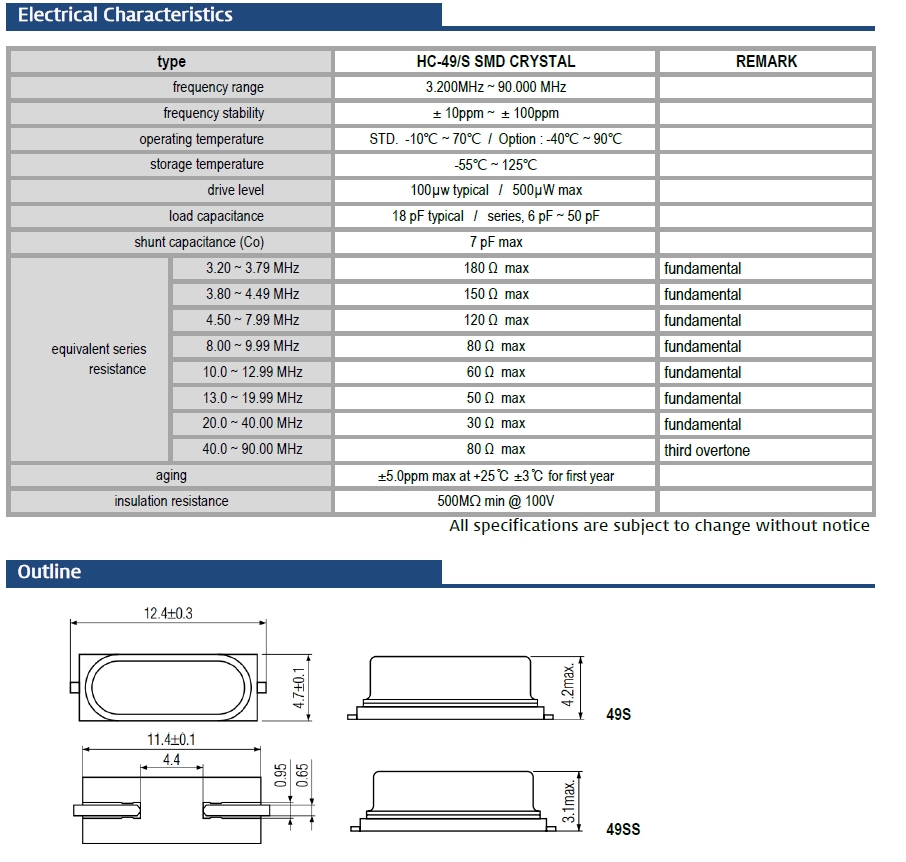

SHINSUNG新松晶振|SX-49S-20-10H3-24.000MHz-9pF|6G以太網晶振 參數表
| type | HC-49/S SMD CRYSTAL | REMARK | ||||||||||||||||
| frequency range | 24.000 MHz | |||||||||||||||||
| frequency stability | ± 10ppm ~ ± 100ppm | |||||||||||||||||
| operating temperature | STD. -10℃ ~ 70℃ / Option : -40℃ ~ 90℃ | |||||||||||||||||
| storage temperature | -55℃ ~ 125℃ | |||||||||||||||||
| drive level | 100µw typical / 500µW max | |||||||||||||||||
| load capacitance | 18 pF typical / series, 6 pF ~ 50 pF | |||||||||||||||||
| shunt capacitance (Co) | 7 pF max | |||||||||||||||||
|
equivalent series resistance |
3.20 ~ 3.79 MHz | 180 Ω max | fundamental | |||||||||||||||
| 3.80 ~ 4.49 MHz | 150 Ω max | fundamental | ||||||||||||||||
| 4.50 ~ 7.99 MHz | 120 Ω max | fundamental | ||||||||||||||||
| 8.00 ~ 9.99 MHz | 80 Ω max | fundamental | ||||||||||||||||
| 10.0 ~ 12.99 MHz | 60 Ω max | fundamental | ||||||||||||||||
| 13.0 ~ 19.99 MHz | 50 Ω max | fundamental | ||||||||||||||||
| 20.0 ~ 40.00 MHz | 30 Ω max | fundamental | ||||||||||||||||
| 40.0 ~ 90.00 MHz | 80 Ω max | third overtone | ||||||||||||||||
| aging | ±5.0ppm max at +25℃ ±3℃ for first year | |||||||||||||||||
| insulation resistance | 500MΩ min @ 100V | |||||||||||||||||

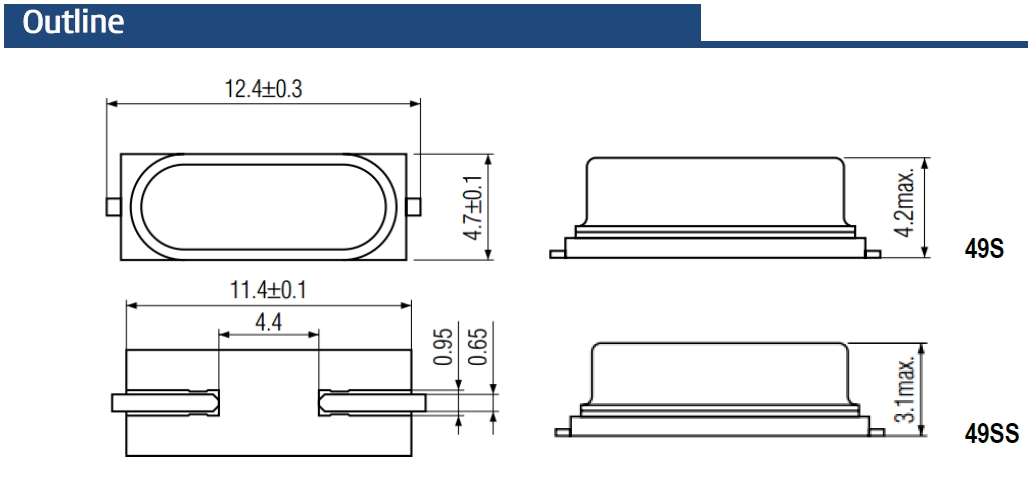

SHINSUNG新松晶振|SX-49S-20-10H3-24.000MHz-9pF|6G以太網晶振 尺寸圖

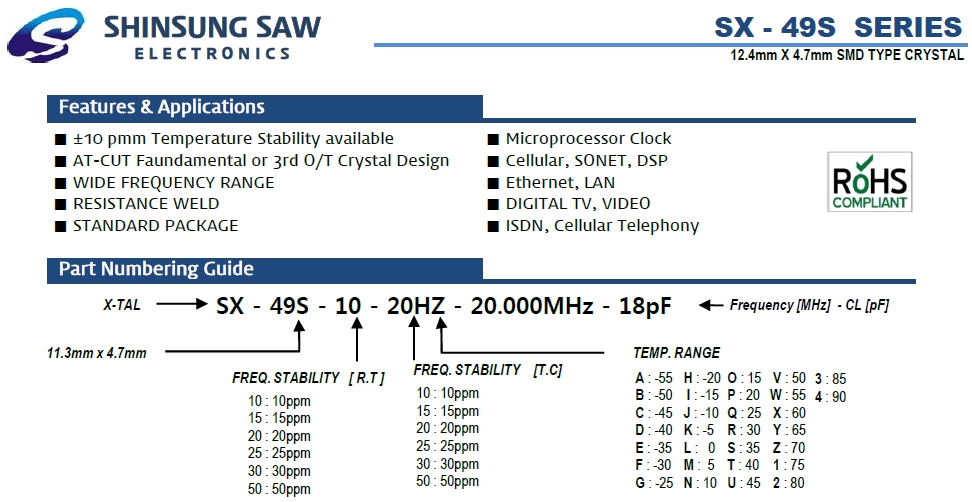

無源晶體產品特征:
10pmm溫度穩定性可用
AT切割光纖或第三O/T晶體設計
寬頻率范圍
電阻焊
標準套餐
更多相關韓國新松SHINSUNG晶振型號，請聯系我們！
